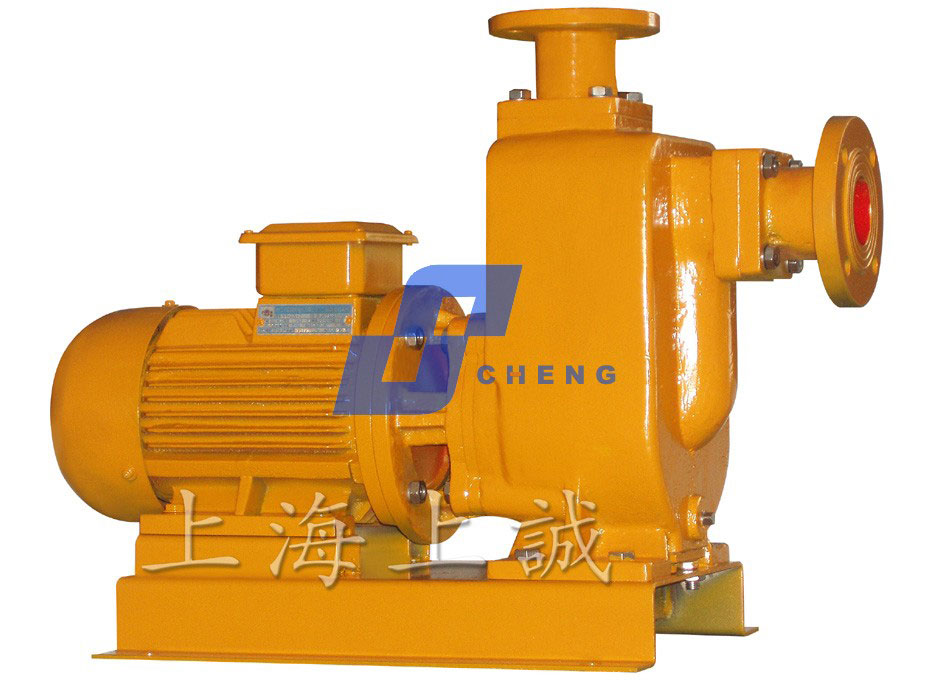

ZWL直聯自吸無堵塞排污泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

/photo/ZWL.jpg

點擊圖片可左右切換

技術參數

一、產品概述：
ZWL型直聯式自吸無堵塞排污泵。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。

該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點。

二、產品特點：
1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

三、技術參數：
流量：8～800m3/h；
揚程：15-80m；

性能參數

型號	流量 (m3/h)	揚程 (m)	功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)	自吸高度 (m)	自吸時間 (min/m)	重量
ZWL25-8-15	8	15	1.5	2900	45	2.0	5.0	3	68
ZWL32-9-30	9	30	3	2900	48	2.5	5.0	3	68
ZWL40-10-20	10	20	2.2	2900	45	2.5	5.0	3	95
ZWL40-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL40-15-30	15	30	3	2900	48	2.5	5.0	3	68
ZWL50-10-20	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL50-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL50-15-30	15	30	3	2900	48	2.5	5.0	3	95
ZWL50-20-35	20	35	5.5	2900	48	2.5	5.5	3	140
ZWL50-20-40	20	40	7.5	2900	48	2.5	5.5	3	150
ZWL65-30-18	30	18	4	2900	45	2.5	5.0	3	125
ZWL65-25-30	25	30	5.5	2900	50	3.0	5.0	3	135
ZWL65-25-40	25	40	7.5	2900	50	3.0	5.5	2	140
ZWL65-40-25	40	25	7.5	2900	50	3.0	5.0	3	150
ZWL65-65-25	65	25	11	2900	52	3.0	5.0	3	200
ZWL80-40-16	40	16	4	2900	50	3.0	5.0	3	125
ZWL80-40-25	40	25	7.5	2900	50	3.0	5.0	3	140
ZWL80-25-40	25	40	7.5	2900	50	3.0	5.5	2	150
ZWL80-65-25	65	25	11	2900	52	3.0	5.0	3	220
ZWL80-80-35	80	35	15	2900	45	3.0	5.5	3	250
ZWL80-50-60	50	60	22	2900	55	3.0	5.5	3	300
ZWL100-100-15	100	15	7.5	1450	50	4.0	5.0	3	230
ZWL100-80-20	80	20	7.5	1450	53	4.0	5.0	3	230
ZWL100-100-20	100	20	11	1450	53	4.0	5.0	3	270
ZWL100-100-30	100	30	22	1450	53	4.0	5.0	2	320
ZWL100-80-45	80	45	30	2900	53	4.0	5.5	2	380
ZWL100-80-60	80	60	37	2900	53	4.0	5.5	2	430
ZWL100-80-80	80	80	45	2900	53	4.0	5.5	2	480
ZWL125-120-20	120	20	15	1450	55	4.5	5.0	2	380
ZWL150-200-15	200	15	15	1450	60	5.0	5.0	3.5	380
ZWL150-200-20	200	20	22	1450	60	5.0	5.0	3	420
ZWL150-200-25	200	25	30	1450	60	5.0	5.0	3	520
ZWL150-180-30	180	30	37	1450	65	5.0	5.0	3	580
ZWL150-180-38	180	38	55	1450	45	5.0	5.0	3.5	700
ZWL200-280-14	280	14	22	1450	65	5.0	5.0	3	600
ZWL200-300-18	300	18	37	1450	65	5.0	5.0	3	680
ZWL200-280-28	280	28	55	1450	55	4.8	5.2	3	820
ZWL250-420-20	420	20	55	1450	61	6.0	4.5	2.5	1020
ZWL300-800-14	800	14	55	1450	65	6.0	4.5	2.5	1200

資料下載

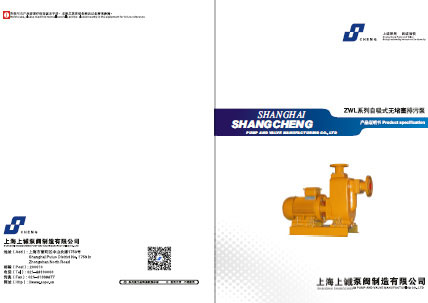

ZWL直聯自吸無堵塞排污泵產品手冊下載

溫馨提示：
請下載“ZWL直聯自吸無堵塞排污泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

排污泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
