一 產品概述

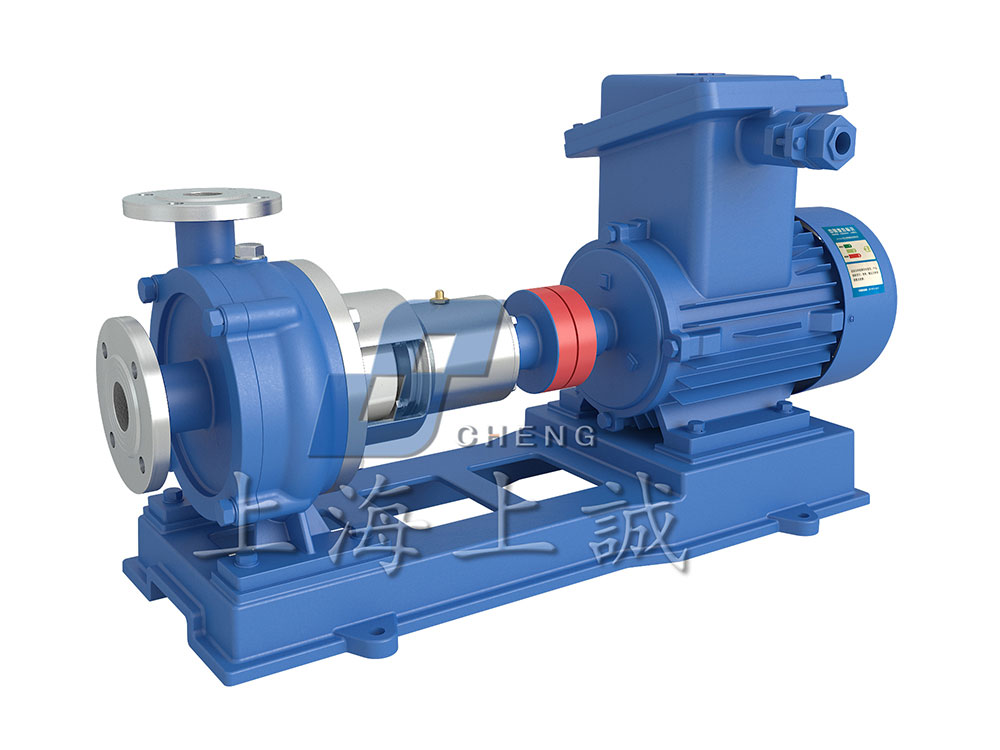

FB型耐腐蝕泵是單級單吸懸臂式離心泵，本廠吸取各類耐腐蝕泵的特點，采用先進水力模型。外型緊湊美觀，高效節能，性能穩定等特點。
二 產品特點
FB型耐腐蝕泵具有性能穩定可靠，密封性能好，外觀美觀，使用檢修方便，泵體、泵蓋、葉輪、軸套等主要零部件均采用不銹鋼材料制造。FB型采用機械密封裝置，根據需要選用單端面或者雙端面機械密封，密封腔內通入有一定壓力的水沖洗摩擦端面起冷卻作用，介質溫度在-20℃ ~ 130℃范圍之間，流量：2-400m3/h;，揚程：10-105m。
三 產品用途
FB型耐腐蝕泵適用于化工、石油、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品、發電等工業部門輸送不含固體顆粒的有機或無機化工介質，石油產品及腐蝕性液體。也可供企業及城市供水、排水之用。
型 號
流量
揚程
m
轉速
r/min
效率
%
軸功率
KW
配用功率
KW
汽蝕余量
m
m3/h
L/S
25FB-16
3.6
1
16
2900
33
0.48
1.1
4.0
25FB-16A
3.27
0.91
12.5
2900
34
0.34
0.75
4.0
25FB-25
3.6
1
25
2900
30
0.82
1.5
4.0
25FB-25A
3.27
0.91
20
2900
31
0.57
1.1
4.0
25FB-40
3.6
1
40
2900
23
1.71
3
4.0
25FB-40A
3.27
0.91
33.5
2900
24
1.21
2.2
4.0
40FB-16
7.2
2
16
2900
44
0.71
1.5
4.0
40FB-16A
6.55
1.82
12
2900
46.7
0.5
1.1
4.0
40FB-20
7.2
2
20
2900
42
0.93
1.5
4.0
40FB-25
7.2
2
25
2900
39
1.26
2.2
4.0
40FB-25A
6.55
1.82
20.5
2900
40
0.94
1.5
4.0
40FB-40
7.2
2
40
2900
32
2.45
3
4.0
40FB-40A
6.55
1.82
32
2900
33.5
1.73
2.2
4.0
40FB-63
7.2
2
63
2900
27
5.42
7.5
4.0
40FB-63A
6.72
1.87
56
2900
29
3.75
5.5
4.0
50FB-16
14.4
4
16
2900
56
1.09
5.2
3.5
50FB-16A
13.1
3.64
12
2900
57
0.81
1.5
3.5
50FB-25
14.4
4
25
2900
52
1.83
4
3.5
50FB-25A
13.1
3.64
20
2900
51.5
1.42
3
3.5
50FB-40
14.4
4
40
2900
46
3.32
5.5
3.5
50FB-40A
13.1
3.64
32.5
2900
45
2.62
5.5
3.5
50FB-63
14.4
4
63
2900
39
6.16
11
3.5
50FB-63A
13.1
3.64
54.5
2900
38
5.24
7.5
3.5
65FB-25
28.8
8
25
2900
62
3.16
5.5
3.5
65FB-25A
26.2
7.28
20
2900
62
2.36
4
3.5
65FB-30
28.8
8
30
2900
60.5
3.89
7.5
3.5
65FB-30A
26.2
7.28
25
2900
61
2.79
5.5
3.5
65FB-40
28.8
8
40
2900
57.5
5.46
11.5
3.5
65FB-40A
26.2
7.28
32
2900
58
4
7.5
3.5
65FB-64
28.8
8
64
2900
52.5
9.57
15
3.5
65FB-64A
26.2
7.28
55
2900
51.5
7.82
7.5
3.5
80FB-15
54.4
15
15
2900
69
3.2
5.5
3.0
80FB-15A
49.1
13.65
11.5
2900
69
2.62
4
3.0
80FB-24
54.4
15
24
2900
68
5.19
7.5
3.0
80FB-24A
49.1
13.65
19
2900
68
3.94
7.5
3.0
80FB-38
54.4
15
38
2900
66.5
8.41
15
3.0
80FB-38A
49.1
13.65
30.5
2900
66.5
6.34
11
3.0
80FB-60
54.4
15
60
2900
62.8
14.06
22
3.0
80FB-60A
49.1
13.65
52
2900
62.5
11.56
18.5
3.0
100FB-23
100.8
28
23
2900
73
8.65
15
3.0
100FB-23A
91.8
25.5
17.5
2900
73
6.51
11
3.0
100FB-37
100.8
28
37
2900
73
13.9
22
3.0
100FB-37A
91.8
25.5
29
2900
70.5
11
18.5
3.0
100FB-57
100.8
28
57
2900
70.5
22.2
37
3.0
100FB-57A
91.8
26.2
52
2900
70.5
18.77
37
3.0
150FB-22
190.8
53
22
2900
77
14.86
22
2.5
150FB-22A
173.5
48.2
17.5
2900
78
10.6
18.5
2.5
150FB-35
190.8
53
35
2900
76
23.94
37
2.5
150FB-35A
173.5
48.2
28
2900
76
17.42
30
2.5
150FB-56
190.8
53
56
2900
76
38.3
55
2.5
150FB-56A
173.5
48.2
50
2900
76
32.1
37
2.5
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
