ISGD低轉速離心泵

詳細介紹
故障排除
腐蝕性能
資料下載
水泵視頻

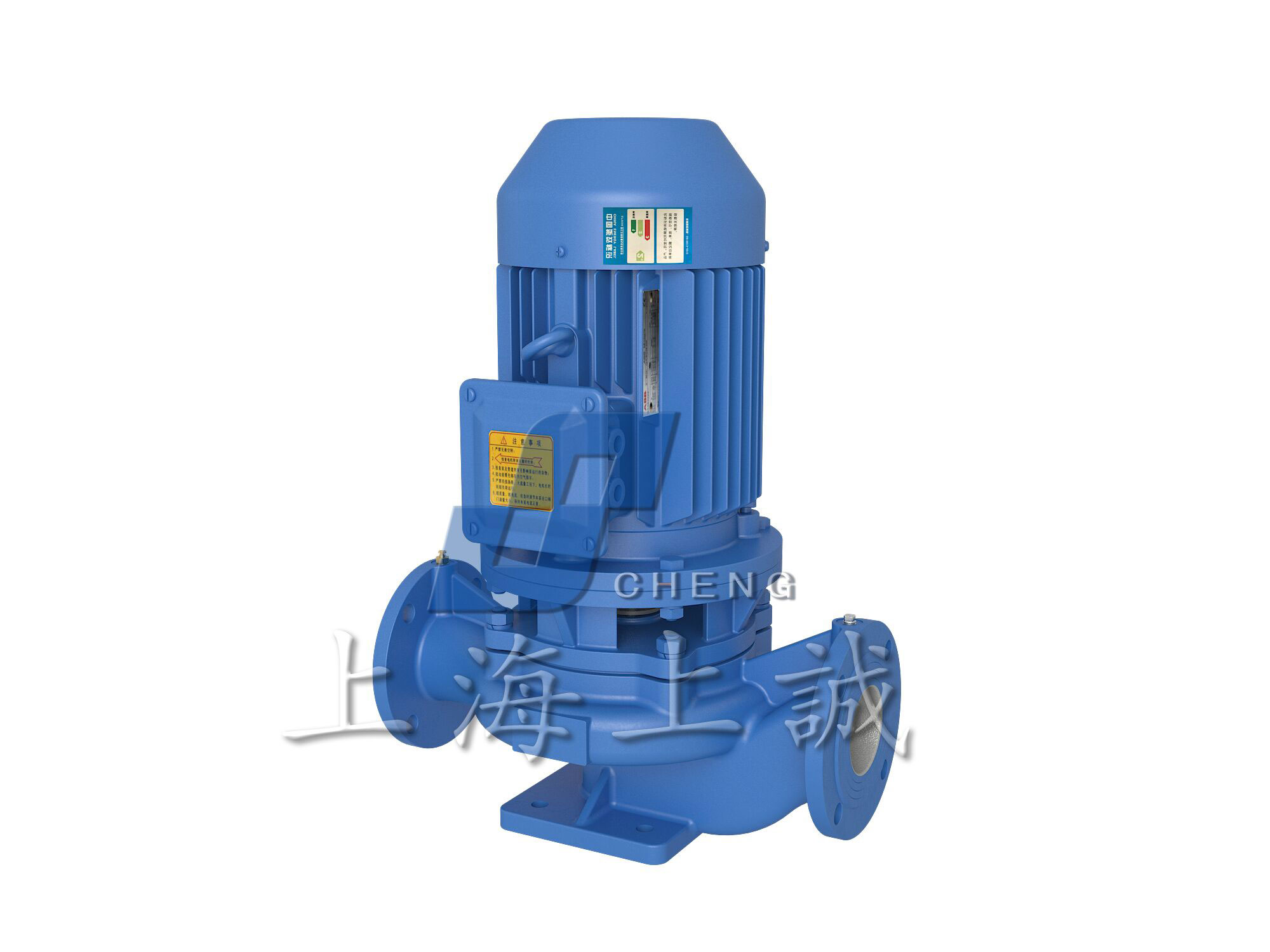

/photo/ISG.jpg

點擊圖片可左右切換

技術參數

產品概述
ISGD型低轉速離心泵系在ISG型基礎上并參照IS型離心泵之性能參數，根據管道式離心泵的獨特結構組合設計制造。該產品采用國內水泵專家提供的最先進水力模型，高效節能，性能可靠，深受國內外客商的贊益。

產品特點
ISGD型低轉速離心泵是在ISG型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件命名用壽命，最適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立式結構使其占地面積和占用空間更少，使用更方便。

主要用途
ISGD型低轉速離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

工作條件
ISGD型電機0.75kw以上泵系統最高工作壓力為1.6MPa即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，0.75kw以下泵系統最高工作壓力為0.8MPa。

型號	流量Q		揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
型號	（m³/h)	（L/S）	揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
40-100	3.2	0.89	3	48	1400	0.12	2.5	17
40-125	3.2	0.89	5	40	1400	0.18	2.5	19
40-125A	2.8	0.78	4	39	1400	0.12	2.5	19
40-160	3.2	0.89	8	36	1400	0.25	2.5	24
40-160A	2.8	0.78	6.4	35	1400	0.18	2.5	22
40-200	3.2	0.89	12.5	31	1450	0.55	2.5	38
40-200A	2.8	0.78	10	30	1400	0.37	2.5	30
40-250	3.2	0.89	20	25	1450	1.1	2.5	52
40-250A	2.8	0.78	16	25	1450	0.75	2.5	47
40-250B	2.3	0.64	13	24	1450	0.55	2.5	46
40-100(I)	6.3	1.75	3	54	1400	0.12	2.5	17
40-125(I)	6.3	1.75	5.0	54	1400	0.25	2.5	29
40-125(I)A	5.6	1.56	4.0	52	1400	0.18	2.5	24
40-160(I)	6.3	1.75	8.0	47	1450	0.55	2.5	43
40-160(I)A	5.1	1.42	5.3	45	1400	0.25	2.5	30
40-200(I)	6.3	1.75	12.5	40	1450	0.75	2.5	45
40-200(I)A	5.5	1.53	9.5	39	1450	0.55	2.5	44
40-250(I)	6.3	1.75	20	32	1450	1.5	2.5	54
40-250(I)A	5.6	1.56	16	32	1450	1.1	2.5	49
40-250(I)B	5.1	1.42	13	30	1450	0.75	2.5	42
50-100	6.3	1.75	3	54	1400	0.12	2.5	19
50-125	6.3	1.75	5.0	54	1400	0.25	2.5	25
50-125A	5.6	1.56	4.0	52	1400	0.18	2.5	19
50-160	6.3	1.75	8.0	47	1450	0.55	2.5	42
50-160A	5.1	1.42	5.3	45	1400	0.25	2.5	37
50-200	6.3	1.75	12.5	40	1450	0.75	2.5	48
50-200A	5.5	1.53	9.5	39	1450	0.55	2.5	46
50-250	6.3	1.75	20	32	1450	1.5	2.5	58
50-250A	5.6	1.56	16	32	1450	1.1	2.5	50
50-250B	5.1	1.42	13	30	1450	0.75	2.5	49
50-100(I)	12.5	3.47	3	63	1400	0.25	2.5	23
50-125(I)	12.5	3.47	5.0	63	1400	0.37	2.5	34
50-125(I)A	11.0	3.06	3.8	60	1400	0.25	2.5	33
50-160(I)	12.5	3.47	8	59	1450	0.55	2.8	46

110型號	流量Q		揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m³/h)	（L/S）	揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
50-160(I)A	10.8	3.0	6	57	1400	0.37	2.8	34
50-200(I)	12.5	3.47	12.5	54	1450	1.1	2.8	52
50-200(I)A	11.3	3.14	10.1	53	1450	0.75	2.8	48
50-250(I)	12.5	3.47	20	45	1450	2.2	2.8	73
50-250(I)A	11.7	3.25	17.6	44	1450	1.5	2.8	65
50-250(I)B	10.2	2.83	13.4	43	1450	1.1	2.8	60
50-315(I)	12.5	3.47	32	36	1450	4.0	2.8	89
50-315(I)A	11.7	3.25	28	36	1450	3.0	2.8	84
50-315(I)B	10.2	2.81	21	34	1450	3.0	2.8	82
65-100	12.5	3.47	3	63	1400	0.25	2.8	29
65-125	12.5	3.47	5.0	63	1400	0.37	2.8	32
65-125A	11.0	3.06	3.8	60	1400	0.25	2.8	27
65-160	12.5	3.47	8	59	1450	0.55	2.8	46
65-160A	10.8	3.0	6	57	1400	0.37	2.8	35
65-200	12.5	3.47	12.5	54	1450	1.1	2.8	52
65-200A	11.3	3.14	10.1	53	1450	0.75	2.8	48
65-250	12.5	3.47	20	45	1450	2.2	2.8	76
65-250A	11.7	3.25	17.6	44	1450	1.5	2.8	68
65-250B	10.2	2.83	13.4	43	1450	1.1	2.8	63
65-315	12.5	3.47	32	36	1450	4.0	2.8	89
65-315A	11.7	3.25	28	36	1450	3.0	2.8	85
65-315B	10.1	2.81	21	34	1450	3.0	2.8	82
65-100(I)	25	6.94	3	70	1400	0.37	2.8	33
65-125(I)	25	6.94	5	70	1450	0.75	2.8	49
65-125(I)A	21.8	6.05	3.8	65	1450	0.55	2.8	48
65-160(I)	25	6.94	8	68	1450	1.1	2.8	54
65-160(I)A	21.6	6.0	6.0	65	1450	0.75	2.8	48
65-200(I)	25	6.94	12.5	64	1450	2.2	2.8	71
65-200(I)A	23.3	6.47	10.9	63	1450	1.5	2.8	62
65-250(I)	25	6.94	20	59	1450	3.0	2.8	85
65-250(I)A	22.2	6.17	15.8	58	1450	2.2	2.8	80
65-250(I)B	19.8	5.5	12.6	57	1450	1.5	2.8	74
65-315(I)	25	6.94	32	50	1450	5.5	2.8	120
65-315(I)A	23	6.39	27.9	50	1450	4.0	2.8	110

110型號	流量Q		揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m³/h)	（L/S）	揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
65-315(I)B	20.2	5.61	21	49	1450	3.0	2.8	100
80-100	25	6.94	3	70	1450	0.37	2.8	33
80-125	21.8	6.94	5	70	1450	0.75	2.8	48
80-125A	25	6.05	3.8	65	1450	0.55	2.8	45
80-160	21.6	6.94	8	68	1450	1.1	2.8	55
80-160A	25	6.0	6.0	65	1450	0.75	2.8	51
80-200	23.3	6.94	12.5	64	1450	2.2	2.8	72
80-200A	25	6.47	10.9	63	1450	1.5	2.8	64
80-250	, 22.2	6.94	20	59	1450	3.0	2.8	89
80-250A	19.8	6.17	15.8	58	1450	2.2	2.8	85
80-250B	25	5.5	12.6	57	1450	1.5	2.8	78
80-315	23	6.94	32	50	1450	5.5	2.8	130
80-315A	20.2	6.39	27.9	50	1450	4.0	2.8	102
80-315B	50	5.61	21	49	1400	3.0	2.8	95
80-100(I)	50	13.89	3	73	1450	0.75	3.0	58
80-125(I)	44.6	13.89	5	73	1450	1.1	3.0	61
80-125(I)A	50	12.4	4	63	1450	1.1	3.0	61
80-160(I)	44.5	13.89	8	73	1450	2.2	3.0	82
80-160(I)A	50	12.36	6.3	71	1450	1.5	3.0	74
80-200(I)	44.6	13.89	12.5	72	1450	3.0	3.0	97
80-200(I)A	50	12.36	9.9	71	1450	2.2	3.0	93
80-250(I)	44.5	13.89	20	66	1450	5.5	3.0	134
80-250(I)A	50	12.97	17.4	65	1450	4.0	3.0	106
80-250(I)B	44.6	11.22	13.1	63	1450	3.0	3.0	100
80-315(I)	50	13.89	32	61	1450	11.0	3.0	180
80-315(I)A	46.7	12.97	27.9	61	1450	7.5	3.0	166
80-315(I)B	40.5	11.22	21	60	1450	5.5	3.0	62
100-100	50	13.89	3	73	1450	0.75	3.0	70
100-125	50	13.89	5	73	1450	1.1	3.0	68
100-125A	44.6	12.4	4	63	1450	1.1	3.0	68
100-160	50	13.89	8	73	1450	2.2	3.0	87
100-160A	44.5	12.36	6.3	71	1450	1.5	3.0	79
100-200	50	13.89	12.5	72	1450	3.0	3.0	100
100-200A	44.6	12.36	9.9	71	1450	2.2	3.0	90

110型號	流量Q		揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m³/h)	（L/S）	揚程（M）	效率（％）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
100-250	50	13.89	20	66	1450	5.5	3.0	140
100-250A	46.7	12.97	17.4	65	1450	4.0	3.0	112
13.1	63	1450	3.0	3.0	105
100-315	50	13.89	32	61	1450	11.0	3.0	225
100-315A	46.7	12.97	27.9	61	1450	7.5	3.0	180
100-315B	40.5	11.22	21	60	1450	5.5	3.0	165
100-125(I)	100	27.78	5	78	1450	2.2	3.0	95
100-125(I)A	87.1	24.2	3.8	76	1450	1.5	3.0	87
100-160(I)	100	27.78	8	78	1450	4.0	3.0	118
100-160(I)A	87.1	24.2	6.3	76	1450	3.0	3.0	113
100-200(I)	100	27.78	12.5	75	1450	5.5	3.0	148
100-200(I)A	86.1	23.92	9.3	73	1450	4.0	3.0	123
100-250(I)	100	22.78	20	74	1450	11.0	3.0	208
100-250(I)A	93.3	25.92	17.4	73	1400	7.5	165
100-250(I)B	87	24.17	15	72	1450	5.5	3.0	149
100-315(I)	100	22.78	32	71	1450	15.0	3.0	234
100-315(I)A	91.0	25.28	27	71	1450	11.0	3.0	213
100-315(I)B	79.0	21.94	20	70	1450	7.5	3.0	165
100-400(I)	100	22.78	50	65	1450	30.0	3.0	375
100-400(I)A	94	26.11	44	65	1450	22.0	3.0	295
100-400(I)B	87	24.17	38	64	1450	18.5	3.0	257
100-400(I)C	81	22.56	32.8	62	1450	15.0	3.0	239
125-125	80	22.2	5	76	1450	2.2	3.0	148
125-125A	71.5	19.9	4	75	1450	1.5	3.0	125
125-160	80	22.2	8	74	1450	3.0	3.0	205
125-160A	69.3	19.3	6	73	1450	2.2	3.0	165
125-200	80	23.2	12.5	73	1450	5.5	3.0	249
125-200A	75	20.8	11	72	1450	4.0	3.0	237
125-250	80	22.2	20	72	1450	7.5	2.8	220
125-250A	75	20.8	17.5	71	1450	7.5	2.8	210
125-250B	69	11.2	15	70	1450	5.5	2.8	195
125-315	80	22.2	32	67	1450	15.0	2.5	300
125-315A	75	20.8	27.5	66	1450	11.0	2.5	282
125-315B	72	20	25	65	1450	11.0	2.5	245

資料下載

ISGD低轉速離心泵產品手冊下載

溫馨提示：
請下載“ISGD低轉速離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
